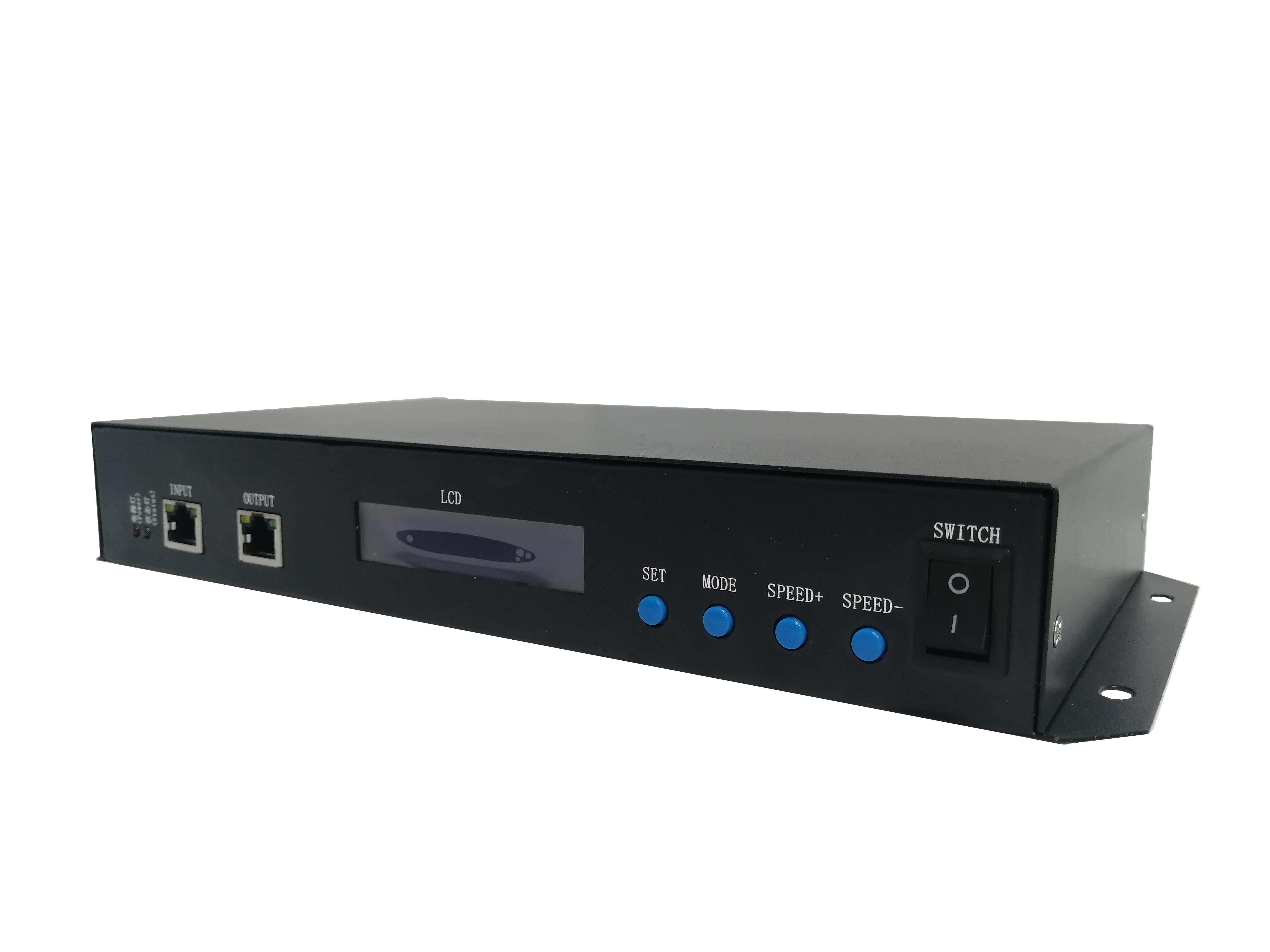

• T-760产品说明

    T-760系统特点


    突出特点:
    1、T-760控制器8端口输出,每个端口最大可带载1024像素点(TTL&单线DMX512)。
    2、T-760控制器端口输出两种信号协议:①DMX512/1990国际标准协议及DMX512扩展协议;②SPI/TTL串行协议。
    3、T-760控制器带载DMX512灯具,可输出250K/500K/750Kbs速率。
    4、T-760控制器在麦爵仕软件控制时,每端口可带载灯具1/2/3/4/5/6单元(1单元=170个点光源)。
    常规特点:
    1、控制器输出端口提供三道保护,可保证控制器输出端口在控制的灯具有短路、接反等情况下端口不损坏。
    2、控制器ID自动/手动编号功能,可多台控制器一起编号,也可单独控制器编号。
    3、控制器自带内置效果,可测试带载灯具(RGB/RGBW灯具均支持)。
    4、控制器具有DMX512写址功能及地址测试,单端口或者全部端口带载DMX512 IC写地址,并对灯具进行地址测试。
    5. 控制器之间的通讯采用国际标准的TCP/IP网络协议,传输速度更稳定快速,每两个台控制器之间最大传输距离可达100米,超过此距离可以增加交换机或者使用光纤进行远距离传输。
    6、控制器提供LCD液晶屏显示,可显示控制的型号,ID,以及工作状态。
    7、配合我司联机视频软件LedPlayer进行连电脑控制时,在电脑端实时监控到控制器的连接状态。使用联机视频软件LedPlayer进行连电脑控制可实现:节目定时播放、节目片段选择、效果亮度调整、白平衡在线调整、节目播放速度调节、显示文字、图片循环播放等,极大满足了客户在应用及调试中的多种需求;联机视频软件LedPlayer自带Gamma校正,可使颜色显示更细腻,鲜艳。
    8、控制器连接电脑播放时设定IP地址,控制器支持联机、脱机一体控制,联机优先等级最高,无联机信号时自动切换到脱机效果。

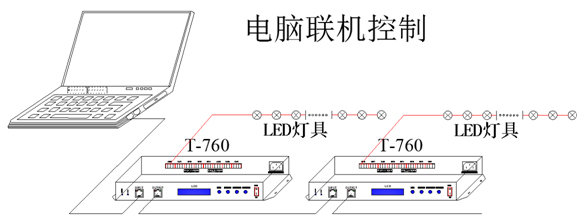

    电脑联机连接图

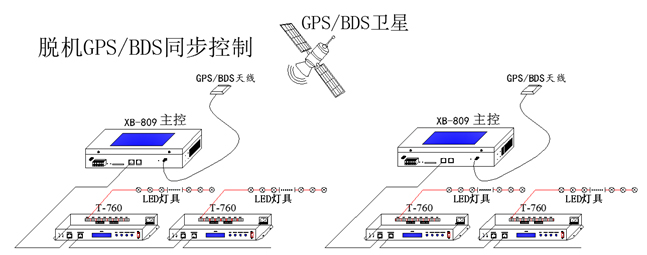

    脱机主控脱机使用连接图

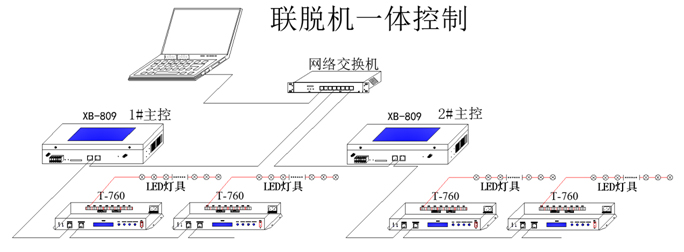

    联机、脱机一体使用连接图

    具体参数

    工作温度:-20℃—75℃
    工作电源:AC100-240V输入
    功 耗:5W
    重 量:1.5Kg
    输出类型:4pin接线端子*8
    外观尺寸:L290mm * W160mm * H42mm
    带外包装:(电源线*1;螺丝刀*1;合格证*1;纸盒*1)

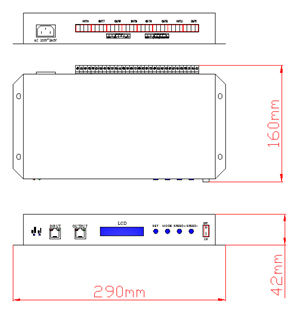

    尺 寸:
